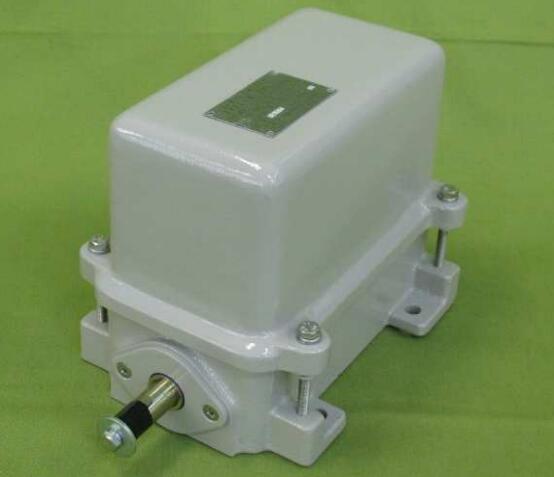

日本SAKAMOTO坂本旋转式限位开关LW□□RG系列说明
关于标准机种(无离合器)本器的构造如附图1的结构图所示，微开关(商品编号21)是通过与蜗杆齿轮(商品编号4、5)连接的凸轮(商品编号11、12)通过检查器(商品编号15)工作的。凸轮的凸形是为了使用微开关的NO-NC接点的NC接点。凸轮轴的电有效角为300度，输入轴的齿轮比为1/60(标准)时，有效角为300度× 60÷360度=50转。1.大幅度的凸轮调整标准规格产品每一个开关配备2个30度凸凸轮(产品编号10、11)。用附属工具松开产品编号为14的螺母，凸轮可以移动到任何位置。确定了大致的凸轮位置后，请切实拧紧螺母。确保即使用手指用力按下凸轮也不会移位。2. Micro adjustment松开商品号16的锅小螺丝，转动商品号17的调整螺丝的话，脚链就会上下移动。切割机和凸轮的工作位置发生变化。调整螺钉(右螺钉)旋转一圈大致相当于凸轮轴工作角1.3度。正反各4度以内的微调整可能。微调后请切实拧紧锅小螺丝(商品编号16)。
关于配备离合器的机种(wd -*RCG*)如图3所示，通过离合器(产品编号22)带动凸轮轴转动，蜗杆箔条(产品编号21)的运动。因此，如果卸下离合器的连接，即使不转动连接在机械侧的蜗杆齿轮，也可以用手自由转动凸轮轴，容易地调整机械侧和本检测器的原点。用附属工具松开产品号24的螺母(与凸轮拧紧用相同形状)的话，离合器的连接容易脱落。(如果离合器不松开，用驱动杆轻轻撑开连接处就会松开。)调整后请确实拧紧螺母。
电位器装备机种(wp -*PCRG)请参考附图3。电位计安装螺丝(商品编号45)松开的话，可以用手转动电位计。因此，电位器的电压相位可以相对于凸轮轴改变。请一边注意电线的连接一边调整。调整后请切实拧紧安装螺丝。
